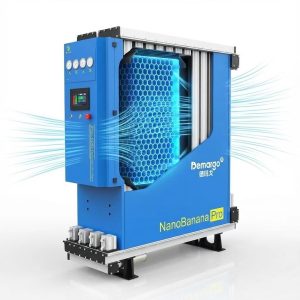

เครื่องทำลมแห้งแบบดูดซับโมดูลาร์ 2.6 Nm³/min

คุณสมบัติของผลิตภัณฑ์

การออกแบบแบบแยกส่วนรวมระบบ โครงสร้างกะทัดรัด พื้นที่ใช้งานน้อย ติดตั้งและบำรุงรักษาง่าย

เทคโนโลยีการอบแห้งแบบฟื้นฟูโดยไม่ใช้ความร้อน ประสิทธิภาพเสถียรและต้นทุนการใช้งานต่ำ

สารดูดซับความชื้นแบบผสมประสิทธิภาพสูง (อะลูมินาที่กระตุ้น + ตะแกรงโมเลกุล 13X) รับประกันจุดน้ำค้างต่ำอย่างเสถียร

การสูญเสียแรงดันต่ำ การใช้อากาศฟื้นฟูต่ำ ประสิทธิภาพพลังงานสูง

ระบบควบคุมแบบสัมผัส PLC อัจฉริยะ ทำงานอัตโนมัติเต็มรูปแบบ

ช่วงการใช้งานกว้าง เหมาะอย่างยิ่งสำหรับการตัดด้วยเลเซอร์และอุปกรณ์จ่ายอากาศที่ต้องการความแม่นยำสูงประเภทอื่นๆ

ข้อได้เปรียบของผลิตภัณฑ์

การออกแบบแบบแยกส่วน: ขนาดเล็ก น้ำหนักเบา ติดตั้งและเปลี่ยนถ่ายง่าย

จุดน้ำค้างเสถียร: จุดน้ำค้างที่ทางออกถึง -20℃ ตอบสนองความต้องการอุตสาหกรรมความแม่นยำสูงได้อย่างสมบูรณ์

การใช้พลังงานต่ำ: การสูญเสียแรงดันต่ำและการใช้อากาศฟื้นฟูต่ำ

การควบคุมอัจฉริยะ: ตัวควบคุมแบบสัมผัส PLC ทำงานอัตโนมัติเต็มรูปแบบด้วยความน่าเชื่อถือสูง

วัสดุคุณภาพสูง: ท่ออะลูมิเนียมอัลลอย 6063 อะโนไดซ์ระดับสูง อายุการใช้งานยาวนาน

ประสิทธิภาพเสถียร: เหมาะสำหรับช่วงแรงดันและอุณหภูมิกว้าง มีความยืดหยุ่นสูง

พารามิเตอร์ทางเทคนิค

1.1. เงื่อนไขมาตรฐานการออกแบบและการตรวจรับ

ของไหลที่ใช้งาน: อากาศอัด / อากาศไม่กัดกร่อน

หลักการทำงาน: การดูดซับและฟื้นฟูเพื่อกำจัดน้ำ

อัตราการไหลของอากาศเข้า: มาตรฐาน 2.6 Nm³/min

ความดันอากาศขาเข้า: มาตรฐาน 16 bar | ต่ำสุด 4 bar, สูงสุด 16 bar

อุณหภูมิอากาศขาเข้า: มาตรฐาน 35 ℃ | สูงสุด 42 ℃

แนะนำให้ติดตั้งตัวแยกน้ำแบบไซโคลนที่ทางเข้า

อุณหภูมิแวดล้อม: มาตรฐาน 35 ℃ | ต่ำสุด 2 ℃, สูงสุด 45 ℃

การลดลงของแรงดันเมื่อโหลดเต็ม: มาตรฐาน 0.12 bar

อุณหภูมิอากาศที่ทางออก: สูงกว่าอุณหภูมิทางเข้า 3~5℃

จุดน้ำค้างของอากาศที่ทางออก: -20℃

ประเภทการอบแห้ง: ฟื้นฟูโดยไม่ใช้ความร้อน

การเชื่อมต่อทางเข้า: G1 (เกลียวเพศหญิง)

การเชื่อมต่อทางออก: G1 (เกลียวเพศหญิง)

น้ำหนักสุทธิ: 38 kg

1.2. ข้อมูลการอบแห้ง

การใช้อากาศฟื้นฟู: ≤ 12.5%

แหล่งจ่ายไฟ: 220 V AC, 50 Hz

การใช้พลังงาน: 0.15 KW

โมดูลดูดซับ: 2 ชุด

น้ำหนักสารดูดซับความชื้น: 14 kg

ประเภทสารดูดซับความชื้น: อะลูมินาที่กระตุ้น + ตะแกรงโมเลกุล 13X, 3-5mm

วัสดุท่อดูดซับ: อะลูมิเนียมอัลลอย 6063 อะโนไดซ์มาตรฐานแห่งชาติ

1.3. ส่วนประกอบควบคุมระบบทางเข้าดูดซับ

ตัววาล์วนำทางเข้า | DY-MJT-2P | DEMARGO | 1 ชุด

ชุดซีลทางเข้า | DYJQ-ZL-032 | DEMARGO | 2 ชุด

1.4. ส่วนประกอบควบคุมระบบไอเสียดูดซับ

ตัววาล์วไอเสียรวม | DY-MPT-2P | DEMARGO | 1 ชุด

วาล์วควบคุมไอเสีย | DY-MPF-32 | DEMARGO | 2 ชิ้น

ชุดซีลไอเสีย | DYPQ-ZL-032 | DEMARGO | 2 ชุด

ตัวกันเสียง | DYSLI-004-B | DEMARGO | 2 ชิ้น

1.5. ส่วนประกอบควบคุมระบบทางออกดูดซับ

ตัววาล์วนำทางออก | DY-MCT-2P | DEMARGO | 1 ชุด

ชุดซีลวาล์วเช็ค | DYDX-ZL-032 | DEMARGO | 2 ชุด

1.6. ส่วนประกอบไฟฟ้าระบบควบคุม

ระบบควบคุมเครื่องทำลมแห้ง | DY-PLC028-01 (หน้าจอสัมผัส) | DEMARGO | 1 ชุด

แหล่งจ่ายไฟ | LRS75-24 | Mean Well | 1 ชิ้น

วาล์วโซลินอยด์ | DY-DCFT001 | DEMARGO | 2 ชุด

1.7. เครื่องมือและมาตรวัด

มาตรวัดแรงดันอากาศอัดทางออก | YZ60-16 bar | DEMARGO | 2 ชิ้น | เจ้อเจียง, จีน

เครื่องวิเคราะห์จุดน้ำค้าง | PDP series +40～-60℃ | SUTO | ตัวเลือกเพิ่มเติม | เชินเจิ้น, จีน

หมายเหตุ

เพื่อให้แน่ใจว่าผลิตภัณฑ์มีประสิทธิภาพเสถียรยิ่งขึ้น บริษัทของเราขอสงวนสิทธิ์ในการเปลี่ยนชิ้นส่วนในรายการจัดเป็นชิ้นส่วนที่เสถียรกว่าของแบรนด์หรือรุ่นอื่นโดยไม่ต้องแจ้งล่วงหน้า

ขอให้ถือเอาผลิตภัณฑ์จริงเป็นมาตรฐาน

การใช้งานหลักและอุตสาหกรรม

วัตถุประสงค์หลัก

จัดหาอากาศอัดที่สะอาด แห้ง และมีจุดน้ำค้างต่ำสำหรับระบบนิวเมติกส์อุตสาหกรรม กำจัดความชื้น น้ำมัน และสิ่งเจือปนอย่างมีประสิทธิภาพ เพื่อให้แน่ใจว่าอุปกรณ์นิวเมติกส์ทำงานได้อย่างเสถียร

อุตสาหกรรมที่ใช้งาน

อุตสาหกรรมการตัดและการเชื่อมด้วยเลเซอร์

การผลิตอิเล็กทรอนิกส์และไฟฟ้า

อุตสาหกรรมยาและแปรรูปอาหาร

เครื่องจักรความแม่นยำและอุปกรณ์อัตโนมัติ

อุตสาหกรรมบรรจุภัณฑ์และการพิมพ์

ระบบอากาศอัดอุตสาหกรรมทั่วไป
